模切机齿条的形成及其特点

　　模切机齿条的形成及其特点

　　由前述渐开线的性质可知,当渐开线基圆半径趋于无穷大时，渐开线则成为一条直线，此时渐开线齿轮即成为齿条，如图7—7所示，所以，齿条是齿轮的一种特例。齿轮可以因齿数不同而齿廊的形状也不同，但齿条却很简单，齿廓的形状为一直线。

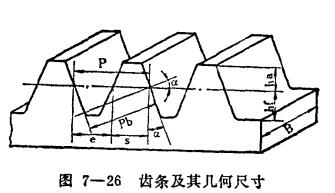

　　图7—26所示为一齿条，在齿条的齿廊上，因齿顶圆、分度圆和齿根圆的半径均为无穷大，故都成为互相平行的直线，分别称为齿顶线、分度线（中线）和齿根线，其上各点的压力角均相等，齿条的压力角称为齿形角，以a表示,齿条的齿形角已标准化，我国通常采用a= 20°齿条的两俩齿廓是由对称的倾斜直线所组成，因此在平行于齿顶线的各条直线上都具有相同的周节和模数，即讲，在平行于齿顶线的某一直线上，其齿厚s等于齿间宽e

　　这条直线即为齿条的分度线(中线）。中线以上部分称为齿顶高h，中线以下部分称为齿根高办h。
