　　模切机的曲柄滑块机构简介

　　假如我们将四连杆机构中的一个回转副用移动副一固定导路来代替，就得到四连杆机构的另一种应用很广泛的基本形式一曲柄滑块机构。

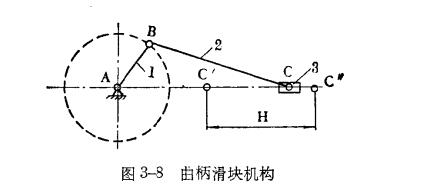

　　如图3-8所示，它可以将曲柄1的转动转换为滑块3的往复移动，常见的冲床就是一例。也可以相反，将滑块的往复移动转换为转动。例如，往复式发动机，就是气缸中的活塞一滑块通过连杆推动曲柄轮子转动。曲柄滑块机构可以分为二种。一种是中心式,如上图所示，曲柄中心与滑块导路中心线在一条直线上;另一种是偏心式，曲柄回转中心和滑块移动轴线不在一条直线上，它们之间的垂直距离6称为偏心距。曲柄回转一周滑块移动的距离称为冲程丑，显然在中心式曲柄滑块机构中，冲程H一2AB，而在偏心式中H〈2AB。曲柄滑块机构广泛地应用于印刷机械上。
