　　摆线针轮行星齿轮传动是少齿差行星齿轮传动的另一种形式，其结构和工作原理与前述渐开线少齿差行星齿轮传动基本相同，不同之处主要是齿廓曲线。

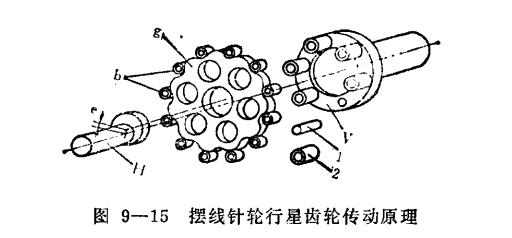

　　摆线针轮行星齿轮传动结构示意图如图9—15所示。行星轮为5，它用摆线齿形，故叉称为摆线轮，固定中心轮为6是针轮，是用许多针齿销(外面可加套筒）固定在机壳上而成，系杆好为偏心轴，偏距为6输出部分由输出轴盘厂、销轴1和销轴套2组成。其工作原理与图9—14基本相同，当系杆H转动一轴时，摆线齿和针齿一一依次啮合，由于摆线轮比针轮少一个齿，所以系杆尺转过一周时，摆线轮向反方向错过了一个齿，即转过

　　摆线针轮行星齿轮减速器能实现较大范围的传动比，如一级传动比i=11-87； 二级传动比i=-120-5133；三级传动比i可达20-39。我国已有专门工厂制造这种已经标准系列化的减速器。
