全自动烫金机的传动形式简介

　　全自动烫金机的传动形式简介

　　平型带的传动形式有如下几种：

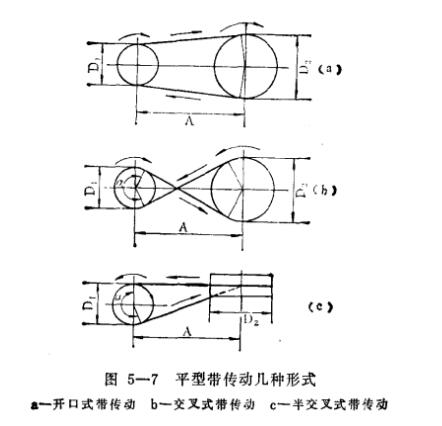

　　1.开口式传动，如图5—7a所示。它用于两轴轴线平行，且两轮回转方向相同的场合，其最大传动比i=5。

　　2.交叉式传动，如图5—7b所示。它用于两轴轴线平行，且两轮回转方向相反的场合，其最大传动比i=6。

　　3.半交叉式传动，如图5—7c所示。它用于两轴轴线既不平行又不相交的场合。在一般悄况下两轮的中心平面相互垂直。在传动时，为了防止带从带轮上滑掉，所以进入带轮的那一段带的中心线必须包含在该带轮的中心平面内，而这段带对所离开的带轮的中心平面，则可偏斜一个不大的角度，但此角度不应大于25°、半交叉式传动的传动比imax≤3。
